Guide — dossier d’urbanisme
Quels plans fournir pour un permis de construireet qui produit quoi
Un dossier d’urbanisme se juge d’abord sur ses pièces graphiques. Ce guide passe en revue celles qui reposent sur la mesure du terrain, celles qui relèvent de votre concepteur, et les erreurs qui déclenchent une demande de complément.
Le principe
L’instructeur ne connaît pas votre terrain
C’est la clé pour comprendre ce qu’on attend de vous. La personne qui instruit votre dossier ne se déplacera pas sur la parcelle. Elle découvre votre projet uniquement à travers les documents que vous fournissez, et elle doit pouvoir répondre à des questions précises : où se pose la construction, à quelle distance des contours du terrain, comment on y accède, comment le terrain monte ou descend, ce qui existait avant.
Quand une de ces réponses manque ou qu’elle est contredite par une autre pièce, l’instruction se bloque. Une demande de pièce complémentaire suspend les délais et repousse le chantier de plusieurs semaines. C’est frustrant, mais c’est évitable : la plupart des dossiers refusés ou complétés le sont pour des raisons purement documentaires.
Un dossier se partage généralement entre trois acteurs. Vous, qui fournissez les informations administratives. Votre architecte ou maître d’œuvre, qui conçoit le projet et produit tout ce qui relève de l’aspect extérieur et de l’insertion. Et le topographe, qui produit tout ce qui repose sur la mesure du terrain.
Ce guide détaille ce troisième bloc, en indiquant clairement ce qui n’en fait pas partie. Le contenu exact d’un dossier varie selon la nature du projet et la commune : vérifiez toujours la liste réclamée par votre service urbanisme, qui fait foi.
Répartition
Les pièces graphiques et leur producteur
| Pièce | Ce qu’elle montre | Qui la produit |
|---|---|---|
| Plan de situation | La parcelle dans son environnement, avec orientation et repères | Topographe, à partir du fond de plan disponible |
| Plan de masse coté | Le projet posé sur le terrain mesuré, cotes et altitudes | Topographe, après levé sur site |
| Coupe du terrain | Le profil avant et après travaux, déblais et remblais | Topographe, à partir des altitudes relevées |
| Profil d’accès | La pente de la desserte et son raccordement à la voie | Topographe, sur demande |
| Plans de façades du projet | L’aspect extérieur de la construction projetée | Architecte ou maître d’œuvre |
| Notice descriptive | Le parti pris, les matériaux, l’intégration | Architecte ou maître d’œuvre |
| Insertion paysagère | Le projet dans son environnement proche | Architecte ou maître d’œuvre |
| Photographies proche et lointaine | Le terrain dans son contexte | Vous ou votre concepteur |

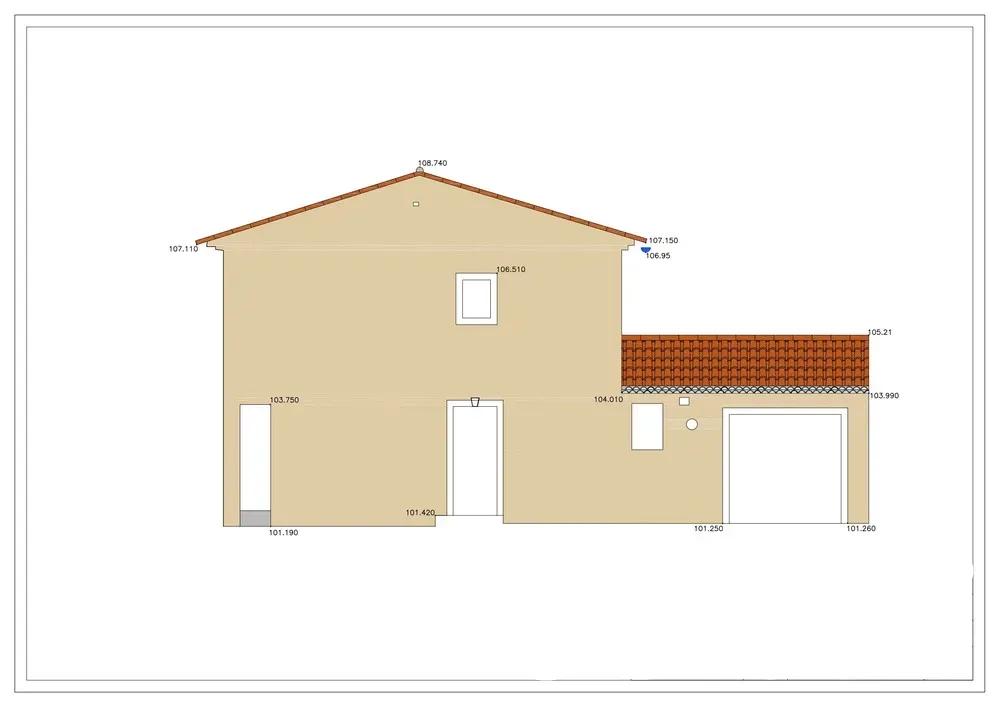

| Relevé des façades existantes | L’état actuel du bâti à modifier | Topographe, en relevé d’existant |
| Tableau des surfaces | Surface de plancher et emprise au sol | Topographe ou concepteur, selon le projet |
Cette répartition est la plus courante, mais elle s’ajuste selon les intervenants. Ce qui compte, c’est que chaque pièce ait un producteur identifié et que les valeurs soient cohérentes d’une pièce à l’autre.
Dans le détail
Les trois pièces qui posent le plus de problèmes
Le plan de masse, pièce centrale
C’est le document que l’instructeur regarde en premier et le plus longtemps. Il doit porter les distances de la construction aux contours du terrain et aux bâtiments voisins, l’emprise au sol projetée, les surfaces imperméabilisées, le tracé de l’accès et son raccordement à la voie, la position du stationnement, les ouvrages annexes, et les altitudes du terrain naturel comme du terrain fini.
Il doit également montrer ce qui disparaît : constructions démolies, arbres abattus, clôtures déposées. Cette lecture avant et après est indispensable, et son absence déclenche presque systématiquement une demande de complément.
La coupe du terrain, souvent bâclée
Sur un terrain en pente — c’est-à-dire la majorité des terrains de l’est du Var — la coupe est déterminante. Elle montre comment le projet s’inscrit dans le relief, quels déblais et quels remblais sont prévus, et comment les ouvrages de soutènement s’articulent avec l’existant.
Une coupe dessinée à vue, sans altitudes mesurées, se repère immédiatement. Nous la produisons à partir des points relevés, en superposant le profil naturel et le profil projeté. Ce document sert ensuite au terrassier, qui y lit déjà les volumes en jeu.
Les altitudes, premier point vérifié en zone contrainte
Dans les secteurs couverts par un règlement de prévention du risque inondation — très présents dans la vallée de l’Argens et autour du Reyran — la cote de plancher doit être exprimée dans le système de référence national et justifiée.
Une altitude lue sur une carte ou estimée ne constitue pas une justification. Il faut un rattachement réalisé sur place depuis un repère connu. C’est le point qui, sur ces secteurs, distingue un dossier qui passe d’un dossier qui revient.
CohérenceErreur n° 1
La contradiction entre deux pièces
C’est l’erreur la plus coûteuse et la plus fréquente : une cote qui figure sur le plan de masse mais pas sur la façade, une altitude de seuil différente d’un document à l’autre, une emprise qui ne correspond pas au tableau de surfaces. C’est exactement ce que cherche un instructeur, et c’est ce qui bloque.
La cause est presque toujours organisationnelle : chaque intervenant travaille sur sa propre version de l’existant. Nous évitons cela en fournissant un fond de plan commun et en calant les altitudes de référence avec le concepteur avant la production finale.
- Un seul fond de plan partagé entre tous les intervenants
- Altitudes de référence calées en amont
- Vérification croisée des cotes avant remise
- Reprise rapide en cas de demande de complément
Ce que nos pièces disent, et ce qu’elles ne disent pas
Les pièces que nous produisons reposent sur deux sources : ce que nous avons mesuré sur le terrain, et le fond de plan public reporté à titre indicatif. La première engage notre travail ; la seconde est une reprise de document.
Le contour de parcelle figurant sur un plan de masse n’a donc pas valeur de définition foncière. Fixer juridiquement l’étendue d’un bien relève d’une profession réglementée inscrite à un Ordre, et nous n’exerçons pas cette activité.
Quand un projet vient s’appuyer très près du contour de la parcelle et qu’un doute existe, nous vous le signalons avant le dépôt. Un dossier bâti sur un contour incertain peut passer l’instruction et poser problème bien plus tard.
Questions fréquentes
Dossier d’urbanisme et pièces graphiques
Pour une petite déclaration de travaux, souvent oui. Pour un permis de construire, la loi impose le recours à un architecte au-delà d’un certain seuil de surface, et même en dessous, un dossier mal constitué se paie en semaines d’instruction perdues. Notre rôle se limite aux pièces qui reposent sur la mesure du terrain : plan de masse coté, plan de situation, coupe, profil d’accès. La conception et la notice relèvent de votre concepteur.
Oui, et son absence est l’une des causes les plus fréquentes de demande de pièce complémentaire. L’instructeur doit pouvoir comprendre ce qui existe, ce qui disparaît et ce qui est créé. Nous représentons donc les constructions démolies, les arbres abattus, les clôtures déposées et les surfaces imperméabilisées supprimées, en plus du projet lui-même.
Le choix dépend de la taille du terrain et de la lisibilité attendue. Pour une parcelle pavillonnaire, les échelles courantes vont du deux-centième au cinq-centième. Ce qui compte pour l’instructeur, c’est que les cotes soient lisibles, que l’échelle soit indiquée, que l’orientation figure et que les distances aux contours du terrain et aux constructions voisines apparaissent clairement.
Dans la quasi-totalité des cas, oui. Un plan de masse construit uniquement à partir de documents existants reprend leurs erreurs et ignore tout ce qui a changé depuis. Le levé apporte les altitudes réelles, l’emprise bâtie réelle et la position exacte des accès. C’est ce qui donne au dossier sa crédibilité et ce qui évite une demande de complément en cours d’instruction.
Transmettez-nous la demande immédiatement. Quand elle porte sur une cote manquante, une coupe à compléter, un profil à préciser ou une altitude à justifier, nous reprenons le document rapidement. Nous considérons cet accompagnement comme faisant partie de la mission : un plan qui ne passe pas l’instruction n’a pas rempli son office.
Comptez trois à quatre semaines pour être à l’aise : quelques jours pour le devis et le calage, une intervention terrain, puis le temps de bureau et les allers-retours avec votre concepteur. Si votre échéance est plus courte, dites-le dès le premier appel : nous regardons ce qu’il est possible de faire plutôt que de vous laisser découvrir un délai incompatible.
