Mission n° 1 — la base de tout projet
Levé topographique à FréjusLe plan de ce qui existe vraiment
Altitudes, pente, bâti, clôtures, arbres, accès, réseaux apparents : nous mesurons votre terrain point par point et nous en tirons un plan coté, cohérent et vérifiable, sur lequel votre architecte, votre constructeur ou votre mairie peuvent travailler sans approximation.
De quoi parle-t-on
Le document qui évite les mauvaises surprises
Le levé topographique est le point de départ de presque tous les projets qui touchent au sol. Avant de dessiner une maison, de creuser une piscine, de déposer un dossier d’urbanisme ou de chiffrer un terrassement, il faut savoir exactement à quoi ressemble le terrain : où il monte, où il descend, où se trouvent les ouvrages existants, quelle hauteur sépare le portail du fond de parcelle. Ces informations ne se devinent pas depuis une photographie aérienne ni depuis un plan général.

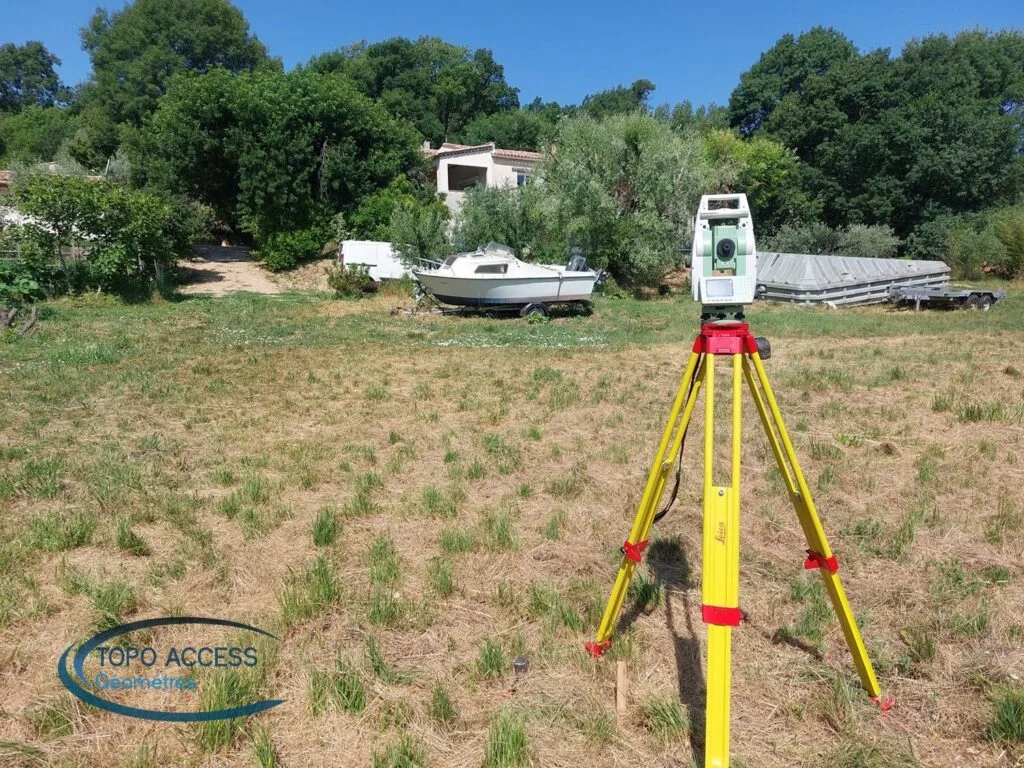

Concrètement, nous venons sur place avec une station totale. Nous stationnons l’instrument sur des points choisis pour couvrir le site, puis nous visée après visée nous enregistrons chaque élément qui doit figurer sur le plan. Chaque point relevé possède une position dans le plan horizontal et une altitude. Le tout forme un semis cohérent, contrôlé par des fermetures, qui devient ensuite un dessin.
Ce que vous recevez n’est donc pas une esquisse mais un document de travail. Les bâtiments y figurent avec leur emprise réelle, les clôtures avec leur tracé, les arbres avec leur position, les regards et tampons visibles avec leur cote, et le relief avec des courbes de niveau accompagnées de cotes ponctuelles aux endroits sensibles. Les objets sont rangés par calques pour que chaque intervenant n’affiche que ce qui le concerne.
Nous intervenons sur des parcelles nues comme sur des terrains déjà bâtis, sur des voiries, des accès privés, des zones de chantier et des emprises de VRD. La densité de points est adaptée à l’usage : un fond de plan destiné à une esquisse d’architecte ne réclame pas la même finesse qu’un calcul de cubature ou qu’un contrôle d’exécution.
À quoi ça sertUsages
Un seul levé, plusieurs usages en cascade
La plupart de nos clients commandent un levé pour une raison précise — souvent un dossier d’urbanisme — et découvrent ensuite qu’il leur sert trois ou quatre fois. Le même plan alimente le plan de masse coté, sert de fond à l’architecte pour poser le projet, permet de calculer les volumes de terre à déplacer, et sert de référence pour l’implantation le jour du démarrage.
C’est pour cela que nous prenons le temps, au moment du devis, de comprendre ce que vous allez faire du document. Un levé commandé sans connaître sa destination finale coûte parfois deux fois : une fois pour le plan initial, une seconde fois pour compléter ce qui manque.
- Fond de plan pour la conception architecturale
- Base du plan de masse et des pièces graphiques d’un dossier
- Support de calcul pour les cubatures et le terrassement
- Référence pour l’implantation et le suivi de chantier
Déroulé
Comment se passe un levé, du premier appel au plan
Un processus court, sans va-et-vient inutile, avec un devis qui annonce ce qui est inclus.
Cadrage de la mission
Nous identifions la parcelle, l’usage attendu du plan, l’échéance et les éventuelles contraintes d’accès.
Devis chiffré
Le devis précise l’étendue relevée, la densité de points, la présence ou non d’un rattachement altimétrique et le délai.
Intervention terrain
Repérage, stationnements, acquisition des points, contrôles de fermeture, matérialisation de repères si un retour est prévu.
Calcul et dessin
Traitement des mesures, structuration en calques, tracé des courbes, cotation et cartouche.
Remise et suite
Livraison du plan, puis disponibilité pour les ajustements demandés par la mairie ou par votre maître d’œuvre.
MéthodeSur le terrain
Pourquoi la densité de points décide de tout
La question que l’on nous pose rarement, et qui compte le plus, est celle du nombre de points relevés. Un terrain peut être décrit par cinquante points ou par cinq cents : dans les deux cas on obtient un plan, mais pas le même plan. Sur une surface régulière, cinquante points suffisent. Dès qu’il y a des ruptures de pente, des talus, des restanques ou des murs, un semis trop lâche lisse la réalité et fausse les volumes.
Nous adaptons donc la densité à la morphologie du site et à l’usage du document. Sur les coteaux de l’Estérel et les versants de la corniche d’Or, où la pente est rarement uniforme, cette densité augmente naturellement. C’est un poste de temps réel, et c’est aussi ce qui explique qu’un devis honnête ne se donne pas au téléphone en trente secondes sans avoir compris le terrain.
- Points de rupture de pente, têtes et pieds de mur relevés systématiquement
- Zones masquées couvertes par des stationnements supplémentaires
- Contrôles de fermeture avant restitution
Dans le détail
Précision, rattachement et contenu du plan
Faut-il rattacher le levé à un système national ?
Un levé peut être réalisé en système local — les altitudes sont alors relatives à un repère arbitraire choisi sur place — ou rattaché au système altimétrique national. Le local suffit pour comparer des hauteurs entre elles et pour dessiner un projet. Le rattachement devient indispensable dès qu’une administration demande une altitude exprimée dans la référence nationale, ce qui est fréquent dans les secteurs soumis à un règlement de prévention du risque inondation.
Nous posons systématiquement la question au moment du devis, parce que la reprise a posteriori d’un levé non rattaché coûte un retour sur site. Dans la basse vallée de l’Argens et sur le bassin du Reyran, nous conseillons quasiment toujours le rattachement.
Ce que le plan contient, ligne par ligne
Le contenu se décide avec vous, mais un levé courant comprend l’emprise des constructions existantes, les clôtures et portails, les murs de soutènement avec leurs cotes en tête et en pied, les accès et les surfaces imperméabilisées, les arbres de haute tige, les regards, tampons et éléments de réseau visibles, ainsi que le relief.
S’ajoutent selon le projet les seuils de portes, les niveaux de plancher accessibles, les points bas de terrain, les fossés et les écoulements. Chaque famille d’objets occupe son calque, avec une légende explicite. Un plan lisible est un plan sur lequel un tiers peut travailler sans nous appeler.
Ce qui fait varier le temps passé
Six facteurs pilotent l’essentiel du chiffrage : la surface concernée, la densité de points demandée, le relief, la végétation, la facilité d’accès et le rattachement. Un septième s’invite souvent : le délai. Une intervention à caler en urgence dans une tournée déjà remplie n’a pas le même coût qu’une mission planifiée trois semaines à l’avance.
Nous détaillons ces critères un par un dans notre guide consacré au chiffrage, pour que vous puissiez comparer deux devis sur une base commune plutôt que sur un simple montant.
LivrablesRestitution
Un plan exploitable par chacun de vos interlocuteurs
Le plan est structuré pour circuler. Votre architecte a besoin d’un fichier de dessin dans lequel il peut isoler le relief, masquer la végétation et poser son projet. Le service urbanisme attend un document imprimé, coté, à une échelle lisible, avec une légende et une orientation claires. Votre terrassier veut voir les courbes et les points bas.
Nous convenons du format de livraison avec vous lors du devis, en fonction de ce que réclament vos interlocuteurs. Si votre architecte a des habitudes de calques ou de nomenclature, dites-le nous en amont : nous nous alignons, cela lui évite une reprise et vous évite un aller-retour.
- Fichier de dessin structuré par calques pour la maîtrise d’œuvre
- Document imprimable coté, à l’échelle, pour le dossier administratif
- Légende, orientation et cartouche renseignés
Périmètre
Ce que comprend la mission, et ce qu’elle ne comprend pas
- Repérage du site et organisation des stationnements
- Acquisition des points de détail et du relief à la station totale
- Contrôles de fermeture et vérification des écarts
- Calcul, structuration en calques et tracé des courbes de niveau
- Cotation, légende, échelle et cartouche
- Rattachement altimétrique lorsqu’il est prévu au devis
- Fixation juridique des contours d’un bien foncier
- Actes et documents modificatifs du parcellaire
- Opérations réservées par la loi à une profession inscrite à un Ordre
- Conseil juridique sur un litige de voisinage
- Recherche de réseaux enterrés non visibles en surface
- Diagnostics techniques réglementés du bâtiment
Un levé décrit le terrain, il ne le définit pas juridiquement
Il faut le dire simplement : notre plan représente ce que nous avons mesuré sur le sol — un mur, une clôture, un talus, un seuil, une altitude. Il ne crée aucun droit et ne tranche aucune question de propriété. Le contour de parcelle qui apparaît sur le fond de plan est celui du document public disponible, reporté à titre indicatif.
Les opérations qui fixent juridiquement l’étendue d’un bien foncier relèvent d’une profession réglementée inscrite à un Ordre, et la loi en réserve strictement l’exercice. Nous n’intervenons pas sur ce champ. Si votre situation le réclame, nous vous le disons avant toute facturation et nous vous orientons.
Cette distinction est facile à vérifier et elle vous protège : elle vous évite d’acheter un document qui ne répondra pas à la demande de votre notaire. Le guide qui détaille le partage des rôles reprend chaque cas de figure.
La suite logique
Ce que le levé permet d’enchainer
Les pièces graphiques cotées du dossier d’urbanisme, construites à partir du levé.
ImplantationLe report sur le terrain du projet dessiné, avec piquets et altitudes de référence.
Cubature et terrassementLe calcul des volumes de déblais et de remblais à partir du terrain naturel mesuré.
Questions fréquentes
Le levé topographique, question par question
Un relevé de dimensions donne des longueurs isolées, mesurées les unes indépendamment des autres. Un levé topographique produit autre chose : un ensemble cohérent de points exprimés dans un même système de coordonnées, chacun avec sa position et son altitude. C’est cette cohérence qui permet de tracer des courbes de niveau justes, de calculer des volumes fiables et de reporter ensuite un projet sur le terrain sans dérive. Un plan issu d’un levé se vérifie ; une addition de mesures au décamètre, non.
Pour une parcelle pavillonnaire dégagée de six cents à mille mètres carrés, comptez généralement une demi-journée de terrain. Sur un terrain en pente, boisé, avec des restanques ou des accès difficiles, la durée augmente sensiblement car il faut multiplier les stationnements pour couvrir les zones masquées. À cela s’ajoute toujours un temps de bureau pour le calcul, le dessin et le contrôle, qui représente souvent autant que le terrain lui-même.
Ce n’est pas obligatoire dès lors que l’accès est possible. Votre présence reste utile au début de l’intervention : elle permet de pointer ce qui compte pour vous, de signaler un regard enterré, un ancien puits, une canalisation dont vous connaissez le tracé, ou une zone que vous souhaitez voir figurer avec précision. Dix minutes sur place au démarrage évitent souvent un retour ultérieur.
Oui, dans la mesure où cela sert votre projet. Les arbres de haute tige sont relevés individuellement avec leur position et, si vous le demandez, une indication de tronc et de couronne. Les haies et les massifs sont représentés par leur emprise. Cette information n’est pas décorative : dans l’est du Var, la présence d’arbres remarquables ou d’une végétation protégée influence directement l’implantation possible d’une construction et le tracé d’un accès.
Cela dépend de ce qui a changé. Si le terrain n’a pas été remanié, si aucune construction ni terrassement n’est intervenu, un plan ancien garde une valeur indicative. En revanche, dès qu’il y a eu un mouvement de terre, un mur de soutènement, une extension, une piscine ou un simple décapage, l’altimétrie n’est plus la bonne, et c’est précisément l’altimétrie qui fait la valeur du document. Une mise à jour ciblée coûte souvent moins cher qu’un levé complet.
Nous vous le disons avant d’intervenir. Le levé topographique décrit ce qui existe physiquement : le sol, les ouvrages, la végétation, les altitudes. Il ne fixe rien juridiquement. Si votre dossier suppose une opération relevant d’une profession réglementée inscrite à un Ordre, nous vous orientons vers le bon interlocuteur dès le premier échange, avant que vous n’engagiez des frais inutiles.
Où nous intervenons
Levés topographiques de Fréjus à la corniche d’Or
Chaque localité a sa page, avec le relief, les contraintes et la typologie de projets que nous y rencontrons.
Un terrain à relever ?
Donnez-nous la commune, la surface approximative et l’usage prévu du plan : vous recevez un devis chiffré sous quarante-huit heures ouvrées.
