Avant le premier coup de pelle
Implantation de bâtiment et de piscineà Fréjus et alentours
Le projet quitte le papier et se matérialise sur le sol : axes, angles, emprises de fouille et altitudes de référence, posés au centimètre pour que l’entreprise construise au bon endroit et au bon niveau.
L’opération inverse du levé
Reporter sur le sol ce qui n’existe encore que sur le plan
Un levé va du terrain vers le plan. Une implantation fait le chemin inverse : elle prend un point qui n’existe que sur un dessin et le matérialise physiquement sur le sol, à sa position exacte et à son altitude exacte. C’est l’opération qui transforme un projet en chantier.
L’enjeu est simple à comprendre. Une construction mal positionnée de quelques dizaines de centimètres peut ne plus respecter une distance imposée, empiéter sur un accès, condamner un futur aménagement ou obliger à reprendre un terrassement déjà payé. Une dalle coulée dix centimètres trop bas dans un secteur soumis au risque inondation devient un problème réglementaire qu’aucune reprise ne résoud simplement.
Nous intervenons sur maisons individuelles, extensions, locaux professionnels, piscines, murs de soutènement, ouvrages annexes et réseaux à créer. Le travail consiste à stationner l’instrument sur des références fiables, puis à guider la mise en place de chaque repère jusqu’à la position théorique, avec contrôle immédiat.
Nous laissons derrière nous un terrain lisible : repères identifiés, croquis de correspondance, altitude de référence clairement matérialisée. L’entreprise n’a pas à interpréter, elle n’a qu’à suivre.
BâtimentConstruction
Implanter une maison ou une extension

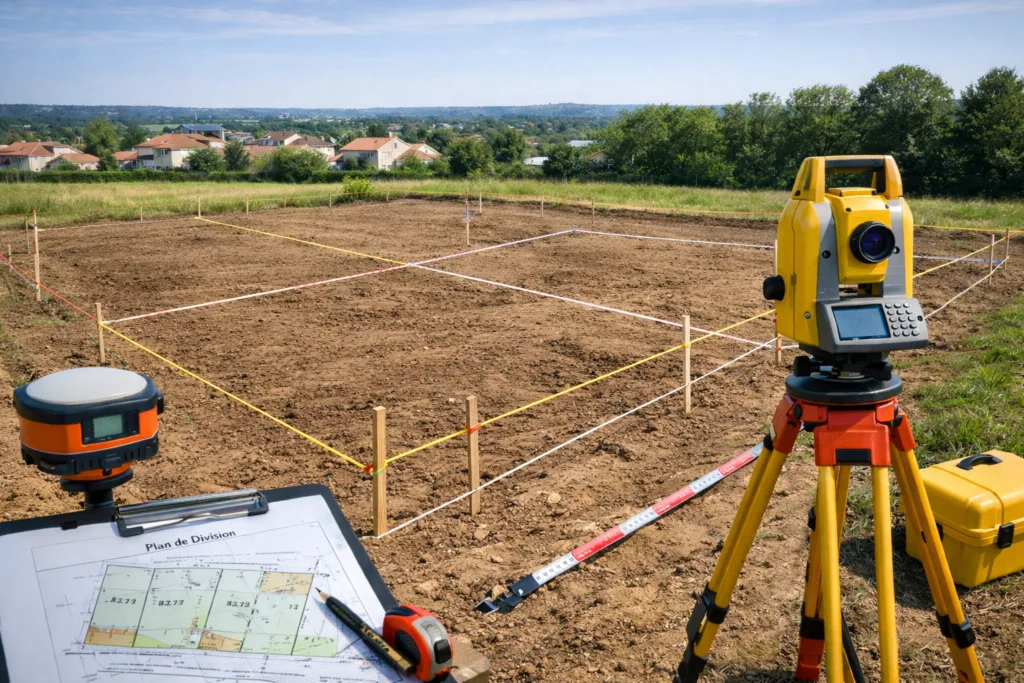

Pour un bâtiment, nous matérialisons les axes principaux et les angles de l’ouvrage, puis nous déportons généralement ces repères sur des chaises d’implantation placées hors de l’emprise de fouille. Ce déport est ce qui permet à la maçonnerie de retrouver les alignements après le passage de la pelle.
Nous fournissons également les altitudes qui vont piloter le chantier : niveau de fond de fouille, niveau de dessus de dallage ou de plancher, et cote de référence générale. Sur un terrain en pente, nous ajoutons les niveaux intermédiaires des plateformes et des ouvrages de soutènement.
- Axes et angles matérialisés, repères déportés sur chaises
- Niveau de fond de fouille et de plancher fini
- Distances de recul contrôlées avant validation
- Croquis de correspondance remis à l’entreprise
PiscineBassin et abords
Implanter un bassin, ses abords et son local
Une piscine se joue sur trois choses : la position, la profondeur et le niveau de margelle. La position doit respecter les distances imposées et l’orientation choisie ; la profondeur conditionne le volume de déblai ; le niveau de margelle détermine tout le raccordement aux plages et au terrain.
Nous implantons les axes du bassin, ses angles, l’emprise de fouille avec la sur-largeur nécessaire au coffrage, l’altitude du fond et celle de la margelle, ainsi que la position du local technique et des réseaux à créer. Sur les terrains en restanques, très fréquents à Boulouris, au Dramont et sur les versants d’Agay, nous fournissons en plus les niveaux de plage et de soutènement.
- Axes, angles et emprise de fouille avec sur-largeur
- Altitude de fond et altitude de margelle
- Local technique et tracé des réseaux à créer
- Niveaux de plage sur terrain en pente
Déroulé
Une intervention courte, très préparée
Réception des plans
Nous récupérons les plans d’exécution et nous vérifions leur cohérence avec le terrain mesuré.
Préparation au bureau
Calcul des coordonnées de chaque point à implanter et des altitudes associées.
Mise en place sur site
Stationnement sur références fiables, pose et contrôle immédiat de chaque repère.
Remise au chantier
Croquis de correspondance, altitude de référence et explication à l’entreprise présente.
Points de vigilance
Ce qui fait rater une implantation
Un plan d’exécution encore provisoire
La cause la plus fréquente de reprise n’est pas technique, elle est organisationnelle : le projet bouge après l’implantation. Une modification de dimension, un déplacement de quelques dizaines de centimètres, un changement de niveau de plancher, et les repères posés ne valent plus rien.
Nous demandons donc toujours confirmation que le plan est figé avant de nous déplacer. Cette question de trente secondes évite une seconde intervention facturée.
Des repères posés dans l’emprise des engins
Un piquet planté au milieu de la future fouille disparaît au premier godet. C’est pour cela que nous déportons les repères hors emprise chaque fois que le site le permet, et que nous matérialisons des points de référence en périphérie.
Sur les parcelles étroites des lotissements pavillonnaires du secteur, ce déport n’est pas toujours possible. Nous prévenons alors l’entreprise et nous prévoyons un passage de contrôle après terrassement.
Une altitude de référence mal transmise
Le chantier utilise le niveau que nous avons posé pendant des semaines, parfois par plusieurs corps de métier successifs. Si ce repère n’est pas clairement identifié et documenté, chacun finit par en créer un autre, et les écarts s’additionnent.
Nous matérialisons donc un repère d’altitude durable, placé sur un support stable, et nous en portons la valeur sur le croquis remis. Dans les secteurs soumis au risque inondation, cette valeur est exprimée dans le système national.
Périmètre
Ce que couvre l’implantation
- Calcul des coordonnées des points à implanter
- Matérialisation des axes, angles et emprises de fouille
- Pose d’un repère d’altitude durable pour le chantier
- Contrôle immédiat de chaque point posé
- Croquis de correspondance remis à l’entreprise
- Conservation des coordonnées pour un rétablissement ultérieur
- Validation de la conformité du projet au règlement d’urbanisme
- Opérations réservées à une profession inscrite à un Ordre
- Fixation juridique des contours du bien foncier
- Direction des travaux et coordination des entreprises
- Terrassement, coffrage et exécution des ouvrages
- Repérage de réseaux enterrés non visibles
Implanter n’est pas fixer un contour de propriété
Une implantation reporte sur le sol les points d’un projet dessiné. Elle dit où se pose un mur, un angle, une fouille, un niveau. Elle ne dit rien de l’étendue juridique du bien : ce sujet appartient à une profession réglementée inscrite à un Ordre, et la loi lui en réserve l’exercice.
En pratique, cela signifie que si votre projet vient s’appuyer très près du contour de la parcelle et que ce contour n’est pas établi de façon certaine, nous vous alertons avant d’implanter. Poser des piquets sur une base incertaine reviendrait à matérialiser une erreur.
Nous préférons perdre une mission plutôt que de vous engager dans un chantier fragile. Dans ce cas, nous vous indiquons vers qui vous tourner et nous reprenons la main une fois la question résolue.
Missions liées
Autour de l’implantation
Questions fréquentes
L’implantation en pratique
Juste avant le démarrage des travaux de terrassement, une fois le projet arrêté et les plans d’exécution disponibles. Trop tôt, les repères risquent d’être détruits par les engins ou par la végétation ; trop tard, la pelle attend et le chantier coûte. L’idéal est de caler l’intervention deux à quatre jours avant l’arrivée des engins, en accord avec l’entreprise.
Des repères matérialisés : piquets, chaises d’implantation, fers ou marques selon la nature du sol et la durée pendant laquelle ils doivent tenir. Chaque repère porte une identification, et un croquis de récolement des repères vous est remis pour que l’entreprise sache ce que chacun matérialise. Nous ajoutons également au moins un repère d’altitude que le chantier utilisera tout du long.
C’est fréquent, et c’est prévu. Nous conservons les coordonnées de tous les points implantés ainsi que la position des stations utilisées. Un retour permet de rétablir les repères rapidement, sans refaire l’étude. C’est aussi pour cela que nous posons, quand le site le permet, des repères déportés hors de l’emprise des engins.
Sur un chantier de bâtiment courant, on travaille au centimètre. C’est largement suffisant pour une maison individuelle, un local ou une piscine, et cela dépasse la précision d’exécution des ouvrages eux-mêmes. La vraie question n’est pas l’instrument mais la chaîne complète : qualité du plan d’exécution, qualité des repères, et soin de l’entreprise à les respecter.
Oui, et c’est une part importante de notre activité dans l’est du Var. Nous matérialisons les axes du bassin, ses angles, l’emprise de fouille avec la sur-largeur nécessaire au coffrage, l’altitude de la margelle et celle du fond, ainsi que la position du local technique. Sur un terrain en pente, nous fournissons également les niveaux de plage et de soutènement.
Techniquement oui si le projet est entièrement défini et si des références fiables existent déjà sur le terrain. En pratique, l’implantation s’appuie presque toujours sur un levé : sans altitude de référence mesurée, il est impossible de garantir la cote de fond de fouille ou de plancher. Quand le levé existe déjà, l’implantation est rapide et coûte peu.
Zone d’intervention
Implantations de Fréjus au Trayas
Un chantier qui démarre bientôt ?
Donnez-nous la date d’arrivée des engins : nous calons l’implantation quelques jours avant, pour que les repères soient frais au démarrage.
