Dossier d’urbanisme
Plan de masse pour permis de construireà Fréjus et dans l’est du Var
La pièce maîtresse de votre dossier : le projet posé sur le terrain mesuré, avec ses cotes, ses distances, ses altitudes et ses accès. Un document que le service urbanisme peut instruire sans vous demander de complément.
Le cœur du dossier
Pourquoi le plan de masse décide du sort de votre demande
Un dossier d’urbanisme se juge d’abord sur ses pièces graphiques. L’instructeur ne connaît pas votre terrain : il le découvre à travers vos documents. Le plan de masse est celui qui lui permet de comprendre l’ensemble en un coup d’œil — où se pose la construction, à quelle distance des contours de la parcelle, comment on y accède, comment le terrain monte ou descend, ce qui existait avant et ce qui est ajouté.
Quand ce document est flou, incomplet ou contradictoire avec les autres pièces, l’instruction se bloque. Une demande de pièce complémentaire suspend les délais et repousse votre chantier de plusieurs semaines. À l’inverse, un plan précis, coté et cohérent fait gagner du temps à tout le monde, y compris à l’instructeur.
Notre méthode est simple : nous ne dessinons jamais un plan de masse sans avoir mesuré le terrain. Le levé préalable fournit les altitudes réelles, l’emprise exacte de ce qui est déjà bâti, la position des clôtures, des arbres et des accès. Le projet est ensuite posé sur cette base, en lien avec votre architecte ou votre constructeur.
Nous produisons également les pièces graphiques associées qui dépendent de la mesure : plan de situation, coupe du terrain montrant le profil avant et après travaux, profil en long d’un accès, cotes de seuil et de plancher. Les pièces relevant de la conception — façades du projet, notice architecturale, insertion — restent du ressort de votre maître d’œuvre.
Repères
Les pièces graphiques d’un dossier, et qui les produit
Un tableau pour savoir immédiatement ce que vous pouvez nous confier et ce qui relève de votre maître d’œuvre.
| Pièce | Ce qu’elle montre | Qui la produit |
|---|---|---|
| Plan de situation | La parcelle dans son environnement, avec orientation et repères | Nous, à partir du fond de plan disponible |
| Plan de masse coté | Le projet posé sur le terrain mesuré, cotes et altitudes | Nous, après levé sur site |
| Coupe du terrain | Le profil avant et après travaux, déblais et remblais | Nous, à partir des altitudes relevées |
| Profil d’accès | La pente de l’accès et son raccordement à la voie | Nous, sur demande |
| Plans de façades du projet | L’aspect extérieur de la construction projetée | Votre architecte ou maître d’œuvre |
| Notice descriptive | Le parti pris, les matériaux, l’intégration | Votre architecte ou maître d’œuvre |
| Insertion et photographies | Le projet dans le paysage proche et lointain | Votre architecte ou maître d’œuvre |

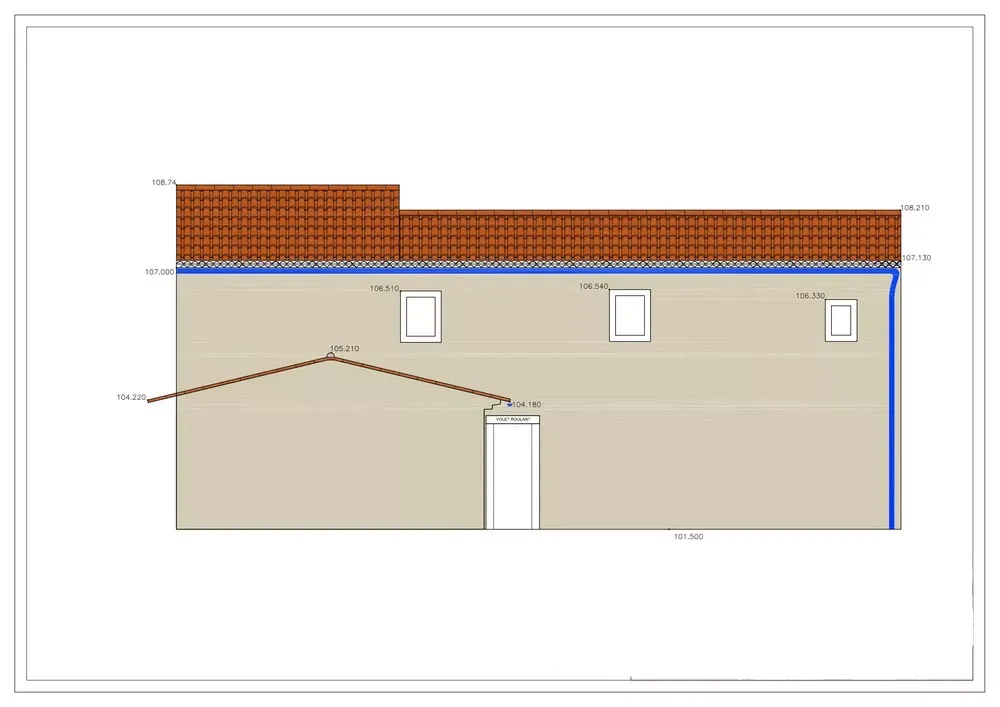

| Relevé des façades existantes | L’état actuel du bâti à modifier | Nous, en relevé d’existant |
Le détail des pièces attendues varie selon la nature du projet et la commune. Notre guide sur les plans d’un dossier de permis reprend chaque numéro de pièce.
ContenuLe document
Ce que porte concrètement le plan
Un plan de masse utile ne se contente pas de montrer un rectangle sur une parcelle. Il porte les distances de la construction aux contours du terrain et aux bâtiments existants, l’emprise au sol projetée, les surfaces imperméabilisées, le tracé de l’accès et son raccordement à la voie, la position du stationnement, celle des ouvrages annexes, et les altitudes du terrain naturel comme du terrain fini.
Il montre également ce qui disparaît : arbres abattus, constructions démolies, clôtures déposées. Cette lecture avant et après est souvent ce que l’instructeur cherche en premier, et son absence provoque presque systématiquement une demande de complément.
- Distances cotées aux contours du terrain et aux constructions voisines
- Emprise au sol et surfaces imperméabilisées
- Accès, stationnement, raccordements visibles
- Altitudes du terrain naturel et du terrain projeté
- État avant travaux et état après travaux
CoordinationTravail à plusieurs
Nous nous branchons sur votre maître d’œuvre
Dans la majorité des dossiers, trois acteurs se partagent la production : vous, votre concepteur et nous. Le risque classique est la contradiction entre pièces — une cote sur le plan de masse qui ne correspond pas à la façade, une altitude de seuil différente d’un document à l’autre. C’est exactement ce que cherche un instructeur, et c’est ce qui bloque.
Nous évitons cela en travaillant sur un fond de plan commun et en calant les altitudes de référence avec le concepteur avant la production finale. Si vous n’avez pas encore d’architecte, ce n’est pas bloquant : nous produisons le levé et le plan de masse de l’existant, et le projet vient s’y poser ensuite.
- Fond de plan partagé, calques alignés sur vos habitudes
- Altitudes de référence calées en amont
- Reprise rapide en cas de demande de pièce complémentaire
Déroulé
Du terrain au dossier déposable
Cadrage du projet
Nature des travaux, commune, contraintes connues, calendrier de dépôt, interlocuteurs à coordonner.
Levé du terrain
Mesure de l’existant : altitudes, bâti, clôtures, arbres, accès, réseaux apparents.
Production des pièces
Plan de masse coté, plan de situation, coupe du terrain, profil d’accès si nécessaire.
Vérification croisée
Cohérence des cotes et des altitudes entre toutes les pièces avant remise.
Suivi après dépôt
Reprise des documents si le service urbanisme demande une précision sur notre périmètre.
Spécificités locales
Ce que l’est du Var ajoute au dossier
Zones soumises au risque inondation
Dans la basse vallée de l’Argens, sur le bassin du Reyran et dans plusieurs secteurs de Fréjus, Saint-Aygulf, Puget-sur-Argens et Roquebrune-sur-Argens, le règlement de prévention impose des règles d’altitude précises. Le plan de masse doit alors porter des cotes exprimées dans le système national, et la cote de plancher projetée doit être justifiée.
Une altitude estimée ou lue sur une carte ne suffit pas. Nous réalisons le rattachement sur site et nous portons les valeurs sur le plan et sur la coupe. C’est le point qui, sur ce secteur, distingue un dossier qui passe d’un dossier qui revient.
Terrains en pente et coupes de terrain
Sur les coteaux de l’Estérel et les versants de la corniche d’Or, la coupe du terrain devient une pièce déterminante. Elle montre comment le projet s’inscrit dans la pente, quels déblais et quels remblais sont prévus, et comment les ouvrages de soutènement s’articulent avec l’existant.
Nous la produisons à partir des altitudes relevées, en superposant le profil naturel et le profil projeté. Cette représentation sert aussi ensuite au terrassier : elle lui donne une première lecture des volumes avant même le calcul de cubature.
Secteurs protégés et abords des centres anciens
Autour des centres historiques de Fréjus et de Saint-Raphaël, ainsi que sur plusieurs secteurs remarquables de la corniche d’Or, l’instruction associe un avis supplémentaire et l’examen des pièces est plus fin.
Le plan de masse doit y être particulièrement rigoureux sur les hauteurs, les distances et le traitement des abords. Nous augmentons la densité de points du levé dans ces secteurs, notamment sur les façades voisines et les niveaux de rue.
Périmètre
Ce que nous produisons, ce que nous ne produisons pas
- Levé topographique préalable du terrain
- Plan de masse coté de l’état existant et de l’état projeté
- Plan de situation à partir du fond de plan disponible
- Coupe du terrain avant et après travaux
- Cotes de seuil, de plancher et rattachement altimétrique si prévu
- Reprise des pièces après demande de complément portant sur la mesure
- Conception architecturale et notice descriptive
- Façades et insertions du projet
- Dépôt administratif et suivi juridique du dossier
- Opérations réservées à une profession inscrite à un Ordre
- Fixation juridique des contours du bien foncier
- Instruction et négociation avec le service urbanisme
Ce que le plan de masse dit, et ce qu’il ne dit pas
Le plan de masse repose sur deux sources : ce que nous avons mesuré sur le terrain, et le fond de plan public reporté à titre indicatif. La première source engage notre travail ; la seconde est une reprise de document, pas une constatation juridique. Le contour de parcelle figurant sur le plan n’a donc pas valeur de définition foncière.
Fixer juridiquement l’étendue d’un bien relève d’une profession réglementée inscrite à un Ordre. Nous n’exerçons pas cette activité et nous ne la suggérons pas. Lorsque le projet touche de très près au contour de la parcelle et qu’un doute existe, nous vous le signalons pour que vous puissiez consulter le bon interlocuteur avant de déposer.
C’est une précaution utile : un dossier construit sur un contour incertain peut passer l’instruction et poser problème plus tard, au moment de la construction ou de la vente.
Missions liées
Ce qui accompagne généralement un dossier
La mesure du terrain qui sert de socle à toutes les pièces graphiques du dossier.
Cote de niveau et altimétrieLe rattachement et la justification d’altitude exigés en secteur soumis au risque inondation.
Relevé d’intérieur et façadesL’état existant du bâti, indispensable dès qu’il y a extension ou modification.
Questions fréquentes
Plan de masse et dossier d’urbanisme
Non, le dossier comporte plusieurs pièces graphiques et écrites. Le plan de masse en est la pièce centrale, celle qui montre le projet posé sur le terrain avec ses cotes, ses distances et ses altitudes. Il s’accompagne notamment d’un plan de situation, d’une coupe du terrain, de plans de façades, d’un document graphique d’insertion et de photographies. Nous produisons les pièces qui reposent sur la mesure du terrain ; celles qui relèvent de la conception architecturale sont l’affaire de votre architecte ou de votre maître d’œuvre.
Le choix dépend de la taille du terrain et de la lisibilité attendue. Les échelles les plus courantes vont du deux-centième au cinq-centième pour une parcelle pavillonnaire, avec un passage à une échelle plus petite sur les grandes emprises. Ce qui compte pour l’instructeur, c’est que les cotes soient lisibles, que l’échelle soit indiquée, que l’orientation figure et que les distances aux limites du terrain et aux constructions voisines apparaissent clairement.
Nous venons sur le terrain, sauf cas très particulier. Un plan de masse construit uniquement à partir de documents existants reprend les erreurs de ces documents et ignore tout ce qui a changé depuis. Le levé préalable est ce qui donne au plan de masse sa crédibilité : altitudes réelles, emprises bâties réelles, accès réels. C’est aussi ce qui évite un refus ou une demande de pièces complémentaires en cours d’instruction.
Oui, et c’est souvent là que se joue l’acceptation du dossier. Le plan porte des cotes de niveau du terrain naturel et du terrain projeté, ainsi que les altitudes de seuil et de plancher lorsque le projet le nécessite. Dans les secteurs soumis à un règlement de prévention du risque inondation, ces altitudes doivent être exprimées dans le système de référence national, ce qui suppose un rattachement réalisé sur place.
Vous nous transmettez la demande et nous regardons immédiatement si elle porte sur notre périmètre. Quand il s’agit d’une cote manquante, d’une coupe à compléter, d’un profil à préciser ou d’une altitude à justifier, nous reprenons le document rapidement. Nous considérons cet accompagnement comme faisant partie de la mission : un plan qui ne passe pas l’instruction n’a pas rempli son office.
C’est même notre quotidien. Une bonne partie de nos missions arrive par des agences d’architecture, des maîtres d’œuvre, des constructeurs de maisons individuelles et des piscinistes. Nous nous alignons sur leurs habitudes de calques et de nomenclature, et nous leur remettons un fond de plan directement exploitable. Pour le particulier, cela signifie moins d’allers-retours et un dossier qui avance plus vite.
Zone d’intervention
Dossiers d’urbanisme sur Fréjus, Saint-Raphaël et la corniche
Un permis à déposer ?
Indiquez la commune, la nature des travaux et votre date de dépôt souhaitée. Nous calons l’intervention pour que le dossier parte à temps.
